什么是絕緣電阻測試儀？高壓絕緣電阻測試儀的使用方法及注意事項

　　絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓、交流電壓、吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。同時帶有步進調節電壓功能可以輸出多種不同電壓等級（如15KV機型可以產生12KV等級，使用范圍更廣泛）。

　　絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。直流電流測量范圍100pA-6mA。電容測量范圍10nF-50uF

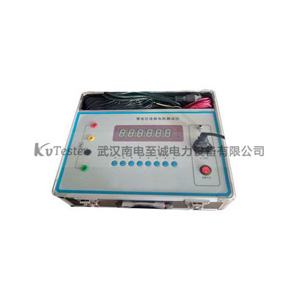

ZCDD-II等電位連接電阻測試儀

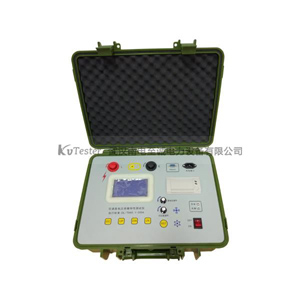

　　高壓絕緣電阻測試儀的使用方法

　?。?）測量前必須將被測設備電源切斷,并對地短路放電,決不答應設備帶電進行測量,以保證人身和設備的安全。

　?。?）對可能感應出高壓電的設備,必須消除這種可能性后.才能進行測量。

　　（3）被測物表面要清潔,減少接觸電阻,確保測量結果的正確性。

　　（4）測量前要檢查高壓絕緣電阻測試儀是否處于正常工作狀態,主要檢查其“0”和“∞”兩點。即搖動手柄.使電機達到額定轉速,兆歐表在短路時應指在“O”位置,開路時應指在“∞”位置。

　?。?）高壓絕緣電阻測試儀使用時應放在平穩、牢固的地方,且遠離大的外電流導體和外磁場。

　　做好上述預備工作后就可以進行測量了.在測量時,還要注重高壓絕緣電阻測試儀的正確接線。否則將引起不必要的誤差甚至錯誤。渦街流量計

　　高壓絕緣電阻測試伐的接線柱共有三個:一個為“L”即線端。一個“E”即為地端,再一個“G”即屏蔽端(也叫保護環)，一般被測絕緣電阻都接在“L”“E”端之間,但當被測絕緣體表面漏電嚴重時,必須將被測物的屏基環或不須測量的部分與“G”端相連接。這樣漏電流就經由屏蔽端“G”直接流回發電機的負端形成回路，而不在流過兆歐表的測里機構(動圈)。這樣就從根本上消余了表面漏電流的影御向.非凡應該注重的是測量電纜線芯和外表之間的絕緣電阻時,一定要接好屏蔽端鈕“G”,因為當空氣濕度大或電纜絕緣表面又不干凈時.其表面的漏電流將很大.為防止被測物因漏電而對其內部絕緣測里所造成的影響。一般在電纜外表加一個金屬屏蔽環,與兆歐表的“G”端相連。

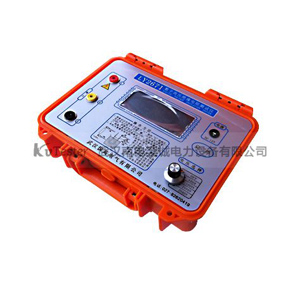

ZC2671數字兆歐表

　　注意事項

　　當用兆歐表搖測電器設備的絕緣電阻時,一定要注重“L”和“E”端不能接反，正確的接法是:“L”線端鈕接被測設備導體，“E”地端鈕接地的設備外殼。“G”屏敲端接孩測設備的絕緣部分。假如將“L”和“E”接反了.流過絕緣體內及表面的漏電流經外殼匯集到地.由地經“L”流進測里線圈,使“G”失去屏薇作用而給測里帶來很大誤差。另外,因為“E”端內部引線同外殼的絕緣程度比“L”端與外殼的絕緣程度要低。當兆歐表放在地上使用時,采用正確接線方式時，“E”端對儀表外殼和外殼對地的絕緣電阻,相當于短路,不會造成誤差,而當“L”與“E”接反時,“E”對地的絕緣電阻同被測絕緣電阻并聯,而使測量結果偏小給測量帶來較大誤差。
