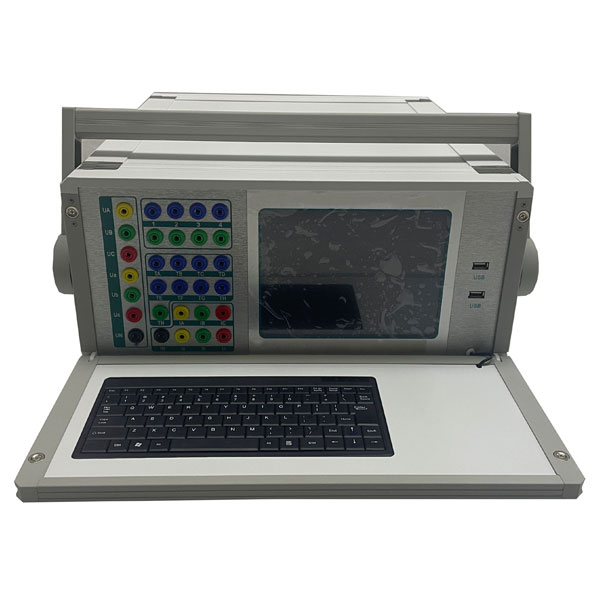

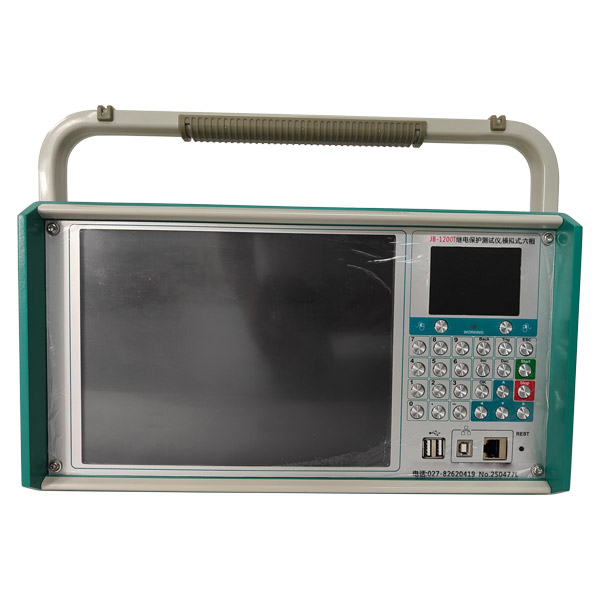

ZCJB-1200T六相繼電保護測試儀

本設備具有6相電壓6相電流輸出，適用于各種類型繼電保護裝置試驗。六相繼電保護測試儀每相電壓可輸出120V，每相電流30A，六相電流并聯可輸出180A，該儀器采用高性能工控機作為控制微機，直接運行Windows操作系統裝置面板帶有10.4寸LED顯示屏，觸摸板鼠標和優化鍵盤，不用外接鼠標或鍵盤可直接使用，裝置背板設有USB口，通信口等可方便的進行數據存取，數據通信和進行軟件升級等。

1、滿足現場所有試驗要求。本儀器具有標準的六相電壓，六相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美；

2、滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準；

3、經典的Windows XP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和10.4寸分辨率為800×600的LED真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等；

4、本機Windows XP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰；

5、設備內置有超薄型多功能快接按鍵和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；

6、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度；

7、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定；

8、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用；

9、可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法；

10、具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗；

11、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用；

12、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

1、交流電流源（6*30A）

2、直流電流源

3、交流電壓源

4、直流電壓源

5、開關量端子

6、其他
