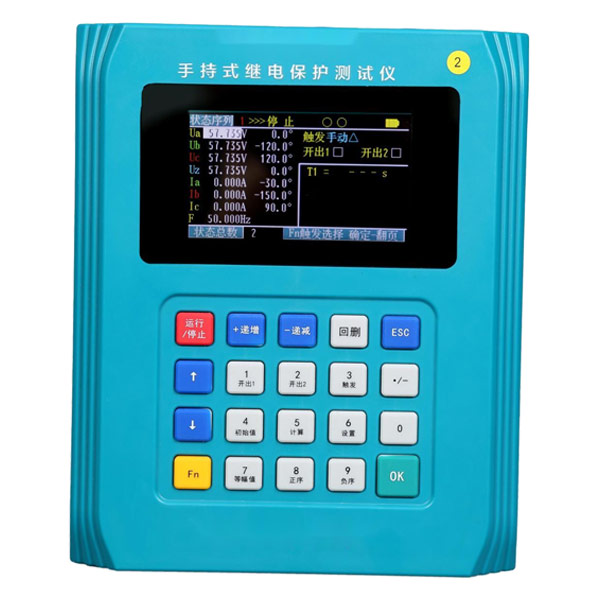

ZCJB-Z3手持式繼電保護測試儀

ZCJB-Z3手持式繼電保護測試儀

產品別稱

手持式繼電保護測試儀、手持式繼保儀

參考標準

GB/T 7261-2016、DL/T 624-2010

產品優勢

同期測試:該單元可以對測試同期裝置的相關指標進行測試 諧波單元:該單元可進行變壓器差動保護的二次諧波涌流閉鎖測試 交采測試:該單元主要是用來測量交流采樣裝置的采樣精度 遙信測試:該單元可快速開出兩對節點,中間間隔時間可自由設定,最小 分辨率 1ms

產品價格:來電咨詢
生產廠家:南電至誠電力設備

全國24小時銷售熱線:

400-871-8761

產品介紹

手持式繼保儀由單片機進行控制,功能簡單、攜帶方便。既可用于交流繼電器動作值、動作時間的測試;也可對低壓微機線路保護的復壓閉鎖方向過流、零序過流、低周減載等保護功能以及高壓線路微機保護的整組傳動等進行測試;還可用于微機變壓器差動保護的起動值、速斷值、二次諧波涌流閉鎖值的測試。

產品特點

1、手動測試:手動試驗可輸四路交流電壓、三路交流電流,可實現交流量的 幅值、相位、頻率、序分量的幅值手動按步長控制;

2、狀態序列測試:狀態可進行動作時間測試,多狀態模擬故障,最多可設置 5 個狀態,可模擬重合閘后加速;

3、低周減載測試:該單元可對低周減載的動作值、動作時間,滑差閉鎖值、 電壓閉鎖值、電流閉鎖值進行定點測試;

4、同期測試:該單元可以對測試同期裝置的相關指標進行測試;

5、諧波單元:該單元可進行變壓器差動保護的二次諧波涌流閉鎖測試;

6、交采測試:該單元主要是用來測量交流采樣裝置的采樣精度;

7、遙信測試:該單元可快速開出兩對節點,中間間隔時間可自由設定,最小 分辨率 1ms;

8、毫秒計:該單元可配合現場做一些開出量,翻轉計時。


技術參數

交流電壓輸出

4 路:0-130V 連續可調默認6 6V

輸出精度

準確度:0~5V 準確度誤差≤±2mV,5V~120V 準確度誤 差≤±0.1%±2mV;分辨率:1mV

帶載能力

≥30VA/相

響應時間

電壓 5V~130:THD%≤0.5%,電壓上升下降時間小于 100μ s

相位

0-360 °連續可調;準確度 0.2 ° ; 分辨率 0.1 °

交流電流輸出

3 路:A 相:0-10A,B、C 相: 0 - 6A

輸出精度

準確度:0.2~0.5A,誤差≤2mA,0.5~10A 準確度誤差≤ 0.1%±2mA;分辨率:1mA








電流輸出時間

電流輸出時間計算公式如下:

(Ia*Ia+Ib*Ib+Ic*Ic)*t = 600 秒

典型電流設置值輸出時間如下所示:

Ia=1A, Ib =0A, Ic=0A 輸出時間為 600 秒

Ia=1A,Ib =1A,Ic=1A 輸出時間為 200 秒

Ia=5A,Ib=5A,Ic=5A 輸出時間為 90 秒

帶載能力

≥20VA/相

響應時間

電流 0.5A~Imax:THD% ≤0.5%;電流上升下降時間小于 100μ s

相位

0-360 °連續可調;準確度 0.2 ° ; 分辨率 0.1 °

輸出頻率

10-500Hz,可模擬 10次諧波

準確度

頻率范圍:10-65Hz 準確度<1mHz;65 Hz ~500Hz 準確 度<10mHz

開入&開出量

開入量:2 路 隔離電壓 500V,空接點與 32V~250V 電位 兼容,極性自動識別;

開出量:2 路開出量類型 :光耦開出,時間分辨率 0.1ms。

適配器

DC 16.8V  5A

內置電池&續航能 力

內置 16 安時鋰電池;正常使用 8 小時

儀器尺寸&重量

小于 2.75kg(手持型)尺寸:255x210x78(mm)

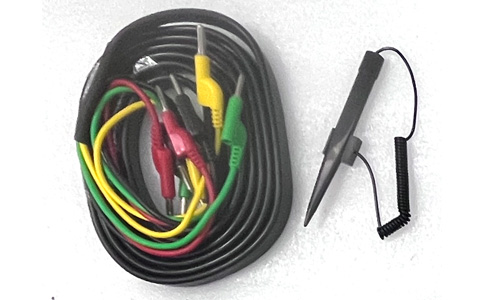

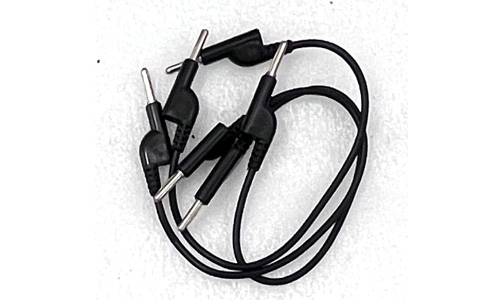

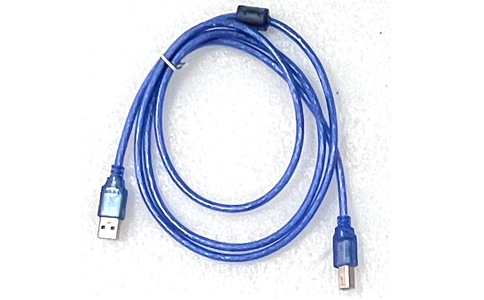

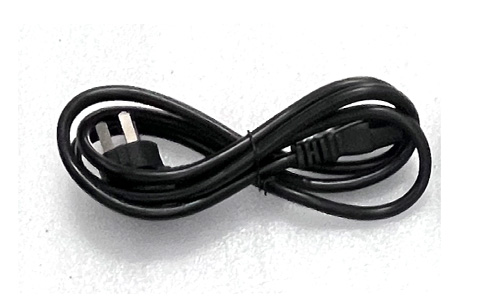

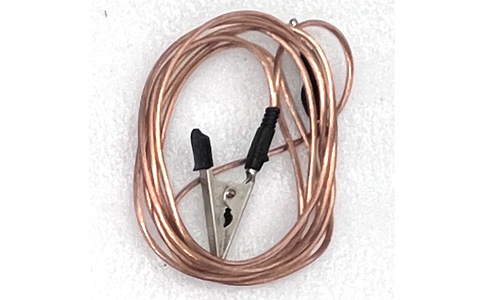

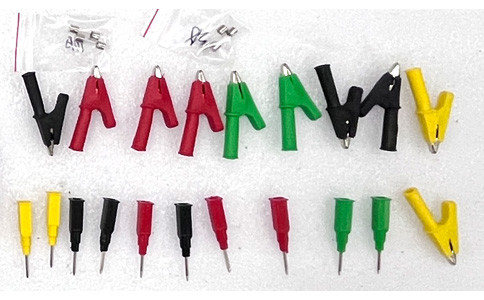

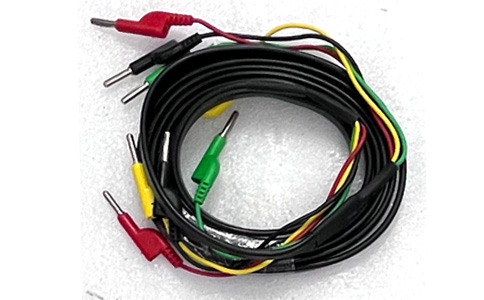

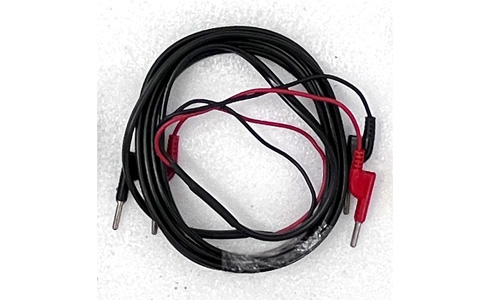

產品圖集

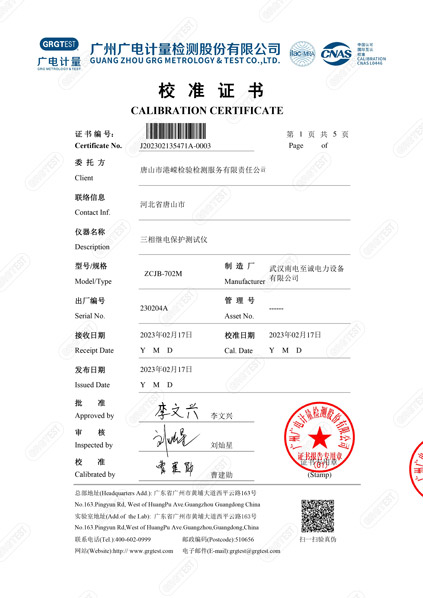

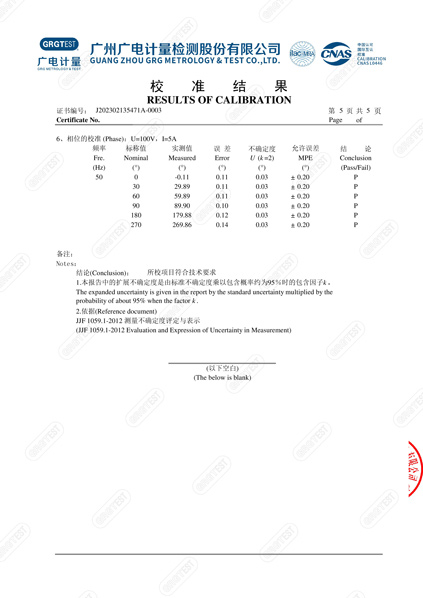

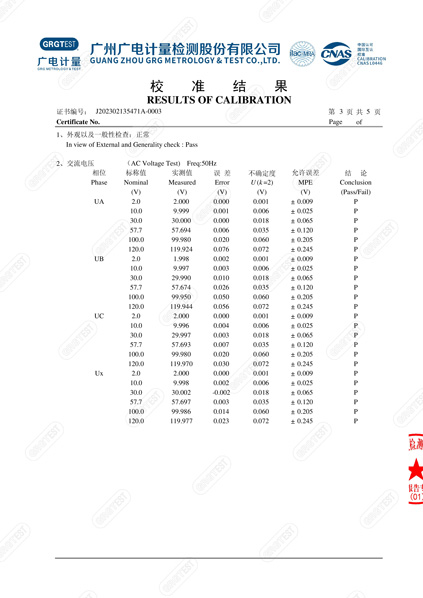

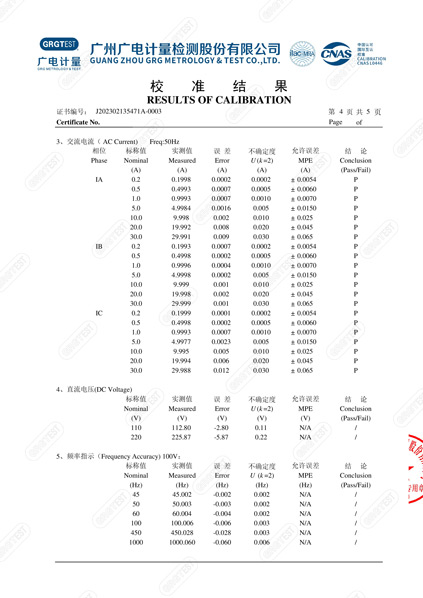

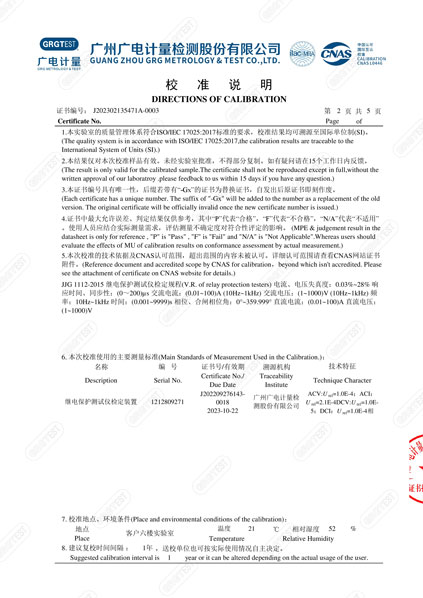

檢定證書
視頻展示
